Sensor de Presença PIR
Neste post vamos abordar o aclamado módulo e sensor de presença PIR (Passive InfraRed Motion detector), sendo este um dos mais utilizados, este pode funcionar sem a necessidade de uma placa arduino, bastando apenas montá-lo em algum equipamento que seja acionado por um sinal de nivel alto.
Os Sensores
Existem vários tipos deste sensor, vou apenas abordar 3 deles pois é o que possuo. São sensores de movimento extremamente fáceis de utilizar, tendo em vista que são sensores passivos, ou seja, basta ligar eles numa fonte de alimentação que estarão operando, sendo basicamente sensores do tipo Switch como já visto em posts anteriores.
Desta forma, é possível utilizar estes módulos no arduino e outras placas de prototipagem, já que são fáceis de usar e não necessitam de bibliotecas, sendo bastante simples de criar sistemas anti-furto, acionadores de equipamentos, entre outros. Já que possuem uma saída digital. Vamos abordar cada um deles e suas características.
O sensor PIR HC-SR501
Este é o mais parrudo e também o mais querido, tendo 2 trimpods para regular tanto a distância de detecção quanto o delay para acionar o módulo ao detectar o movimento. Para usar este módulo no arduino basta ligar-lo ao mesmo pelos pinos e usar o digitalRead para ler a saída do módulo. Outras caracteristicas são:
- Distãncia de até 7 metros para detecção;
- Suporta a alimentação de 4.5-20V;
- Saída do pino digital é 3,3V no nível alto;
- Possui um ajuste no formato de jumper para repetir o sinal;
- Pode ser ajustado para ter um delay de 3s até 300 segundos;
- Pode funcionar com ESP8266;
O Sensor PIR HC-SR505
Este sensor que possui um formato estranho (olha a mente poluída) possui quase as mesmas especificações do anterior, entretanto não pode ser ajustado a hora que quiser, sendo usado para projetos um pouco mais específicos de pequeno porte. Podendo ser considerado bem inferior entre os 3 abordados.
- Distãncia de até 3 metros para detecção;
- Suporta a alimentação de 4.5-20V;
- Saída do pino digital é 3,3V no nível alto;
- Não é facilmente regulável, só podendo efetuar isso se alterar um resistor específico (normalmente aquele que tem 0 de resistência);
- Pode funcionar com ESP8266;

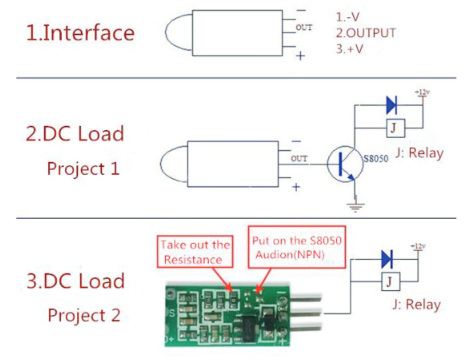

Os Sensor PIR SR602
Este sensor possui quase as mesmas especificações do anterior, também não podendo ser ajustado a hora que quiser, sendo usado para projetos um mais específicos de pequeno porte. Mas é possivel ajudar o tempo de delay alterando o resistor de valor 0 específico. Podendo até mesmo ter um delay de 4200 segundos para acionar o módulo se usado um resistor de altíssima resistência. Este cara também possui uma entrada para colocar um diodo photosensível, o que permite que este cara seja acionado somente a noite sem a necessidade de uma placa. Considero este melhor que o anterior, obviamente todos sendo abaixo do primeiro.
- Distãncia de até 3 metros para detecção;
- Suporta a alimentação de 3.3-15V;
- Saída do pino digital é 3,3V no nível alto;
- Não é facilmente regulável, só podendo efetuar isso se alterar um resistor específico (aquele que tem 0 de resistência);
- O "ajuste" pode ser efetuado para ter um delay de até 4200s;
- Pode funcionar com ESP8266;
Todos estes caras podem ser usados com as mais diferentes placas disponíveis, e até mesmo sem elas, sendo fáceis e baratos (aproximadamente U$D 1 de dolar). Para usa-los com arduino basta usar o digitalRead no pino do sinal e ver a mágica acontecer.
Até a proxíma meus nobres :)
